PRÁCTICA 1 : ARDUINO INTERMITENTE

Se trata de realizar un ejercicio básico que consiste en encender y a pagar un led que conectamos en el PIN 13 de Arduino que lo configuramos como salida. El tiempo de encendido y apagado es de 1 segundo.

 Organigrama y Esquema

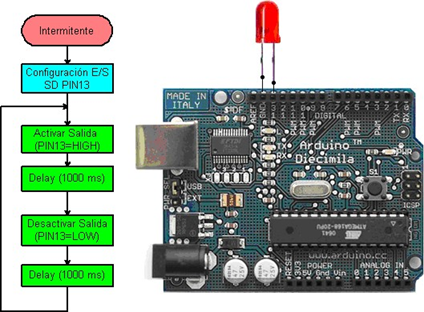

 Organigrama y esquema de conexionado con la tarjeta Arduino

 Obsérvese que se ha colocado el diodo led sin resistencia en serie dado que el PIN13 de Arduino ya lleva incorporada una resistencia interior, en el caso de colocar el diodo LED en otra salida deberíamos colocar una resistencia de al entre 220 y 500 ohmios dependiendo del consumo de corriente del diodo





Conexionado a realizar en el caso de realizar la salida por el PIN 10



Programa

Ahora debes poner en práctica lo aprendido. Debes realizar un programa que simule el  funcionamiento  de un  semáforo con 3 leds , 3resistencias de 220 ohmios.  Debes colgar el programa en el aula  virtual , explicando cada línea de programa.
